プロダクト細部
起源の場所: 広東省中国
ブランド名: Shareway
証明: CE UL RoHS ISO9001:2008
モデル番号: H1164FNL
支払及び船積みの言葉
最小注文数量: 100/500/1000
価格: Supportive
パッケージの詳細: 巻き枠、管
受渡し時間: 在庫か 3 週
支払条件: paypal TT
供給の能力: 3000K.PCS/Month
製品名: |
モジュールDL 100Base-TのエーテルLAN 20P脈拍の変圧器H1164FNL |
アプリケーション: |
力 |
タイプ: |
脈拍の変圧器 |
動作温度: |
標準 |
ピン: |
20 |
性別: |
女性 |
製品名: |
モジュールDL 100Base-TのエーテルLAN 20P脈拍の変圧器H1164FNL |
アプリケーション: |
力 |
タイプ: |
脈拍の変圧器 |
動作温度: |
標準 |
ピン: |
20 |
性別: |
女性 |

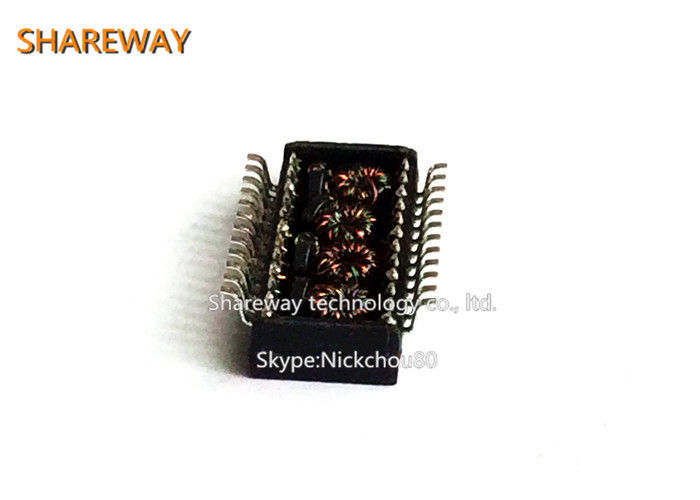

モジュールDL 100Base-TのエーテルLAN 20P脈拍の変圧器H1164FNL
記述:
| 変数 | 指定 | ||
| 実用温度 | 0 - 70 | ||
| 回転比率 | TX | RX | |
| 2:1±2% | 1:1 ±2% | ||
| 極性 | SCHEMTICごと | ||
| 挿入損失 | 100KHz | 1-125 MHz | |
| -1.2 dB MAX | -0.2 -0.002*fの^1.4 dB MAX | ||
|
リターン・ロス （Z = 100オーム±15%） |
1-30MHz | 30-60HMz | 60-80MHz |
| -16 dB分 |
-10+20*LOG10 （f/60 MHz） dB分 |
-10 dB分 | |
|
インダクタンス（OCL） （媒体の側面、0 -70） |
350 uH分（100KHz、100mVRMSのそして8mA DCバイアスのMEASUREN） | ||
|
隣接した混線 チャネル |
1MHz | 10-100MHz | |
| -50 dB分 | -50+17*LOG 10 （f/10） dB分 | ||
| 共通モード拒絶への差動 | 2MHz | 30-200MHz | |
| -50 dB分 | -43+22*LOG 10 （f/10） dB分 | ||
|
DCの抵抗 巻く1/2 |
MAX .65オームの | ||
|
DCの抵抗 不均衡 |
.065オームのMAX （中心の蛇口の対称） | ||
|
入出力 分離 |
1500 VRMS分@ 60秒 | ||
モジュールDL 100Base-TのエーテルLAN 20P脈拍の変圧器H1164FNL
形および次元:
