プロダクト細部
起源の場所: 広東省中国
ブランド名: Shareway
証明: RoHS， Reach
モデル番号: ST3429ANL
支払及び船積みの言葉
最小注文数量: 100/500/1000pcs
価格: 0.25~0.88US$
パッケージの詳細: 管、テープ及び巻き枠の利用できる皿の別のパッキング
受渡し時間: 標準的または3週
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、Paypal
供給の能力: 280K.PCS/Month
製品名: |
ST3429ANLは750313734代わり、SN6505 DC-DCのコンバーターの塗布のための340uH分5kVの分離Trafoである |
トレーダーPN: |
750313734 |
アプリケーション: |
DC-DCコンバーター |
インダクタンス: |
340uH分 |
サイズ: |
10.2mm*10.0mm*6.6mm |
取付タイプ: |
SMT /SMD |
コイルの種類: |
トロイダル |
パッケージ: |
SMD6 |
保証: |
2年 |
ROHSステータス: |
Rohs準拠 |
製品名: |
ST3429ANLは750313734代わり、SN6505 DC-DCのコンバーターの塗布のための340uH分5kVの分離Trafoである |
トレーダーPN: |
750313734 |
アプリケーション: |
DC-DCコンバーター |
インダクタンス: |
340uH分 |
サイズ: |
10.2mm*10.0mm*6.6mm |
取付タイプ: |
SMT /SMD |
コイルの種類: |
トロイダル |
パッケージ: |
SMD6 |
保証: |
2年 |
ROHSステータス: |
Rohs準拠 |
1. ST3429ANL は、Texas Instruments SN6051、SN6505、 SN6505A、SN6505B DC-DC コンバータアプリケーション向けの SMD 6 ピンプッシュプル型トランスです。 Texas Instruments ソーラーインバータ設計用のトランスとフラットワイヤトロイド。
2. DC-DC およびその他の電力アプリケーションに適しており、SN650X シリーズに適しており、インターフェースの絶縁側に電力を供給します。
3. 5000 Vrms 60 秒 小型表面実装パッケージ内の巻線間の絶縁。
4. 各トランスにはプラスチック製のハウジングカバーまたはステンレス鋼製のカバーがあり、自動配置に最適な表面を提供できます。
5. Minimum Vs 定格 11Vus、 一次側と二次側の間の最小 8mm の沿面距離とクリアランス距離。
CAN、RS-485、RS-422、RS-232、SPI、I2C、低電力 LAN 用の絶縁インターフェース電源
産業オートメーション
プロセス制御
医療機器
PLC アナログおよびデジタル I/O モジュール
絶縁ゲートドライバ電源
AC モータードライブ
無停電電源装置 (UPS)
ソーラーインバータ
多相電力計
保護リレーと IED
DC/DC コンバータ SMPS トランス 5000Vrms 絶縁 - 表面実装用フォワード、プッシュプルコンバータ
コモンモードチョーク
| 部品番号 | トレーダー部品番号 | 巻数比 | V x T (Vμs) | 絶縁 (VRMS) | 寸法 (mm) | アプリケーション | LDO | 電力 (W) | ||||||||
| ST3429ANL | 750313734 | 1:1.1±2% | 11 | 5000 | 9.14 x 12.7 x 7.37 | 3.3V → 3.3V | いいえ | 2.5W | ||||||||
| ST3469ANL | 750313769 | 1:1.7±2% | 11 | 5000 | 9.14 x 12.7 x 7.37 | 3.3V → 5 V | いいえ | 2.5W | ||||||||
| ST3438ANL | 750313638 | 1:1.3±2% | 11 | 5000 | 9.14 x 12.7 x 7.37 | 3.3V → 3.3V / 5V → 5V | はい | 2.5W | ||||||||
| ST3426ANL | 750313626 | 1:2.1±2% | 11 | 5000 | 9.14 x 12.7 x 7.37 | 3.3V → 5 V | はい | 2.5W | ||||||||
| ST1382NL | HCT-SM-1.3-8-2 | 1 | 5000 | 10.4 x 12.2 x 6.1 | 3.3V → 3.3V / 5V → 5V | いいえ | 2.5W | |||||||||
| ST3668NL | EPC3668G-LF | 1:1.1±2% | 2500 | 7.01 x 11 x4.19 | 3.3V → 3.3V / 5V → 5V | いいえ | 2.5W | |||||||||
| SA2303 | DA2303-AL | 1:1.5±3% | 34.4 | 2500 | 10 x 12.07 x 5.97 | 3.3V → 3.3V / 5V → 5V | はい | 25W | ||||||||
| SA2304 | DA2304-AL | 1:2.2±3% | 21.5 | 2500 | 10 x 12.07 x 5.97 | 3.3V → 3.3V | はい | 25W | ||||||||
| ST4618NL | 760390011 | 7 | 2500 | 6.73 x 10.05 x 4.19 | 3.3V → 3.3V | いいえ | 2.5W | |||||||||
| ST4818NL | 760390012 | 11 | 2500 | 6.73 x 10.05 x 4.19 | 5V → 5V | いいえ | 2.5W |
1. インダクタンスは 100 kHz、0.1 Vrms、0 Adc で測定
2. 漏れインダクタンスは、二次ピンを短絡した状態で 100 kHz、0.1 Vrms で測定。
3. SRF は、Agilent/HP 4192 または同等のものを使用して、コイルを直列に接続して測定。
4. 動作温度範囲は −40°C ～ +125°C。
5. 電気的仕様は 25°C で。
760390013 760390015
750313769 750313626
750316028 750316029
750316031 750316032
750316855 750316887
750316853 750317072
750315371 750316030
750316033 760390012
760390014 750313734
750313638 750315240
750342879 750343341
750316016 750316017
750316018 750316668
750316669 750316670
750316671 750316019
750316854 750316856
750316886 750316888
750316819 750316818
750316769 750316770
750343725 750317829
750317830 750342312
750343547 750343548
750317331 750317828
形状と寸法:

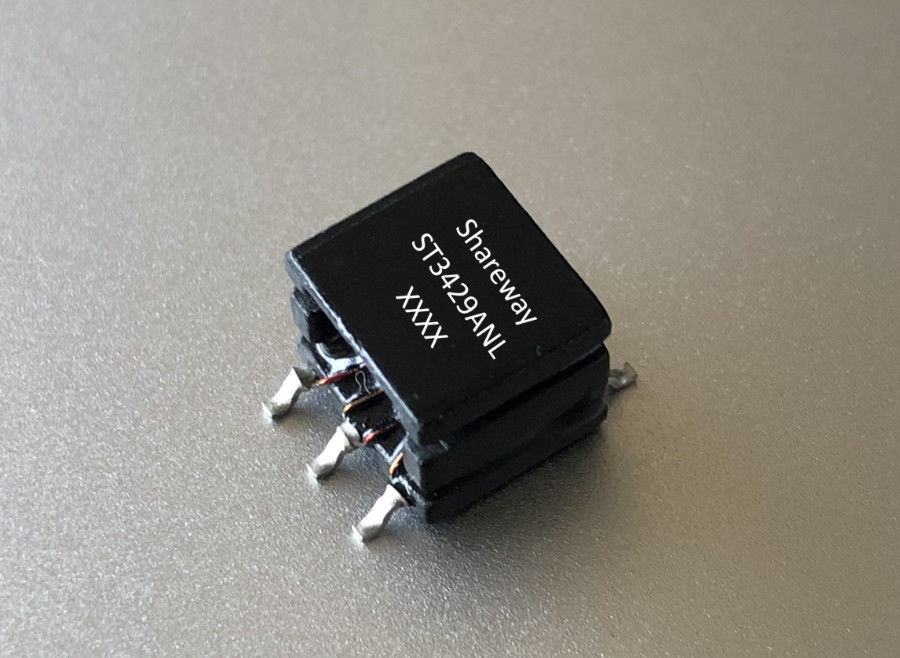

製品画像:
