DA2099-ALのオン・セミコンダクターのための高周波フェライト磁心の変圧器

オン・セミコンダクターNCP1652およびNCP4302のためのDA2099-ALのゲート ドライブ変圧器

製品の説明:

オン・セミコンダクターNCP1652およびNCP4302のためのゲート ドライブ変圧器。

特徴:

• NCP1652 PFCのコントローラーおよびNCP4302フライバックのコントローラーとの使用のオン・セミコンダクターのために設計されている。
• 板スペースの1.5のcm2だけ要求します
• 二次分離に第一次1500のVrms
• 20のkHzから250のkHz使用するからことができます。
• 中心材料:亜鉄酸塩
• 終了:ニッケル上の錫上のRoHSの迎合的な錫銀（96.5/3.5）
  phosの青銅に。追加料金で利用できる他の終了。
• 重量1.35のg
• 周囲温度– 40°Cへの+125°C
• 保管温度の部品:– 40°Cへの+125°C。
• テープおよび巻き枠の包装:– 40°Cへの+80°C
• はんだ付けする熱最高の3つの40の第2退潮への抵抗の
  +260°C、部品は周期間の室温に冷却しました
• 湿気感受性のレベル(MSL) 1 （85%の相対湿度の <30> 無制限の床の生命）
• 時間(FIT)/平均故障間隔(MTBF)の失敗
  Telcordia SR-332ごとに計算される1十億時間/26,315,789時間あたりの38
• 500/13の″の巻き枠の包装;プラスチック テープ:24のmm、0.36 mm厚い幅、
  間隔20のmmのポケット、深さ6.13 mmのポケット

1. 100つのkHz、0.1 Vrms、0 Adcで測定されるインダクタンス
2. 100つのkHz、ショートする二次ピンとの0.1 Vrmsで測定される漏出インダクタンス。
3. Agilent/HP 4192か等量を使用してシリーズで接続されるコイルと測定されるSRF。
4.実用温度範囲−40°Cへの+125°C。
5. 25°C.の電気指定。

オン・セミコンダクターNCP1652およびNCP4302のためのDA2099-ALのゲート ドライブ変圧器

形および次元:

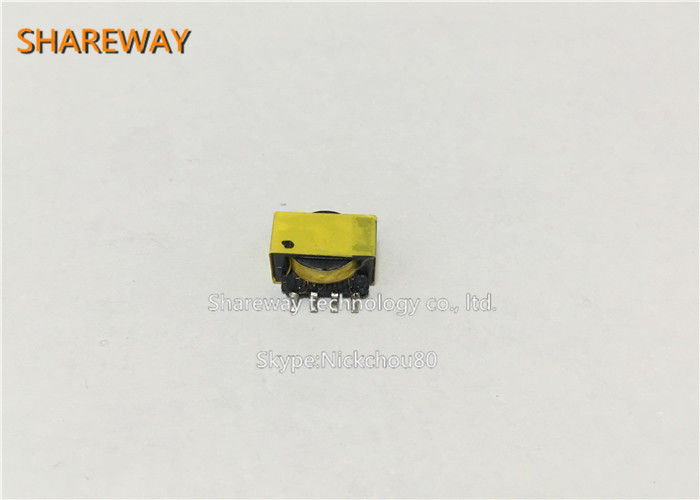

プロダクト映像:

オン・セミコンダクターNCP1652およびNCP4302のためのDA2099-ALのゲート ドライブ変圧器

命令する方法
1。私にあなたが必要とする部品番号かあなたのデータ用紙を送って下さい。
2。私達はあなたの参照のための取り替えの引用語句を提供します
3。試供品はあなたの承認のために利用できます。
4。サンプル テストの後で、私達は多く順序に歩みます。
5。形式上のインボイスはあなたの確認のために送ります
6。終わる商品の後で私達はあなたに商品を送り、追跡番号を言います。
7。私達は商品を受け取るまであなたの商品を追跡します。
注目:
1.サンプル順序は利用できます。
2.価格はたくさんの順序のために交渉可能です。
3.カスタマイズされた順序（OEM/ODM順序）は利用できます。
4.利用できる味のリストのための私達に連絡して下さい。国際的な証明:
1. ISO9001:2008年
2. UL
3.範囲
4. RoHs
私達のサービス:
1.出荷する前にテストされる100%
2。ハロー、Pluse、Chilisin私達オンライン、Wurth Coilcraftのための代わりを......同じ質よりよい価格持って下さい
3.利用できる試供品
4.顧客に新しい設計を提供して下さい
