プロダクト細部
起源の場所: 広東省中国
ブランド名: Shareway
証明: CE UL RoHS ISO9001:2008
モデル番号: WBC1-1L_
支払及び船積みの言葉
最小注文数量: 100/500/1000
価格: Supportive
パッケージの詳細: リール
受渡し時間: 在庫か 3 週
支払条件: TTは、ペイパル
供給の能力: 1000K.PCS/Month
製品名: |
WBC1-1L_ 4つのmmの正方形RoHSの3つのmmの高い小型ワイドバンドの変圧器 |
タイプ: |
小型ワイドバンドの変圧器 |
現在の評価: |
250 mA最高 |
入力パワー: |
1/4ワット |
重量: |
68.0 – 88.8 mg |
サイズ: |
4.19mm*4.45mm*3.5mm |
製品名: |
WBC1-1L_ 4つのmmの正方形RoHSの3つのmmの高い小型ワイドバンドの変圧器 |
タイプ: |
小型ワイドバンドの変圧器 |
現在の評価: |
250 mA最高 |
入力パワー: |
1/4ワット |
重量: |
68.0 – 88.8 mg |
サイズ: |
4.19mm*4.45mm*3.5mm |

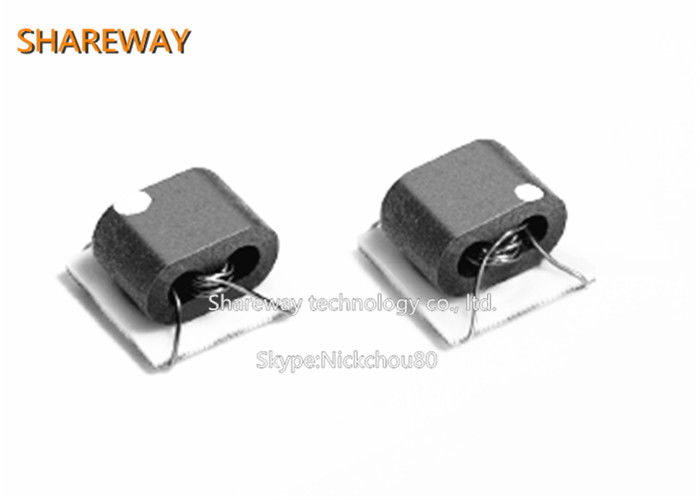

WBC1-1L_ 4つのmmの正方形RoHSの3つのmmの高い小型ワイドバンドの変圧器
特徴:
•最も小さいワイドバンドの変圧器:mm高い4つのmmの正方形3つの
•Vrmsの300 interwinding分離、1/4ワットRFの入力パワー
•250 mAの最高の現在の評価。
中心材料の亜鉄酸塩
銀プラチナ上の終了のRoHSの迎合的な錫銀銅
ガラス フリット。追加料金で利用できる他の終了。
重量68.0 – 88.8 mg
周囲温度– 40°Cへの+85°C
保管温度の部品:– 40°Cへの+85°C。
テープおよび巻き枠の包装:– 40°Cへの+80°C
はんだ付けする熱最高の3つの40の第2退潮への抵抗の
+260°C、部品は周期間の室温に冷却しました
湿気感受性のレベル(MSL) 1 （85%の相対湿度の <30>
無制限の床の生命）
750/7の″の巻き枠の包装;2500/13の″の巻き枠プラスチック テープ:12のmm幅、
0.3 mm、間隔8つのmmのポケット厚い、深さ2.9 mmのポケット
|
部分 数 |
インピーダンス 比率 pri:秒 |
帯域幅 （MHz） |
挿入 最高損失 （dB） |
ピン4 – 6 （第一次） | ピン1 – 3 （二次） |
DC 不均衡 最高の(mA) |
Col dotor |
||
|
L分 （μH） |
最高DCR （mOhm） |
L分 （μH） |
最高DCR （mOhm） |
||||||
| WBC1-1L_ | 1:1 | 0.400 – 600 | 0.40 | 10 | 120 | 10 | 120 | - | ブラウン |
| WBC1-1TL_ | 1:1 | 0.250 – 750 | 0.58 | 9.5 | 75 | 9.5 | 75 | 36 | ブラウン |
| WBC2-1TL_ | 1:2 | 0.200 – 500 | 0.50 | 10 | 120 | 20 | 150 | 8.5 | 赤い |
| WBC3-1TL_ | 1:3 | 0.300 – 900 | 0.60 | 9 | 100 | 27 | 150 | 8.5 | オレンジ |
| WBC4-1TL_ | 1:4 | 0.250 – 750 | 1.0 | 9 | 55 | 36 | 120 | 30 | 黄色 |
| WBC4-14L_ | 1:4 | 1.500 – 1200 | 2.0 | 2 | 50 | 8 | 100 | 15 | 緑 |
| WBC4-1WL_ | 1:4 | 0.500 – 1000 | 0.90 | 5 | 80 | 20 | 120 | 10 | 白い |
| WBC4-6TL_ | 1:4 | 0.300 – 700 | 0.65 | 9 | 80 | 36 | 200 | 7.5 | 青い |
| WBC8-1L_ | 1:8 | 0.150 – 600 | 0.60 | 22 | 120 | 176 | 310 | 17 | 灰色 |
| WBC9-1L_ | 1:9 | 0.300 – 500 | 0.54 | 9 | 80 | 81 | 230 | 5 | 白い |
| WBC16-1TL_ | 1:16 | 0.600 – 300 | 0.80 | 5 | 80 | 80 | 230 | 5 | すみれ色 |
| WBC4-4L_ | 1:4 | 0.250 – 800 | 1.0 | 9 | 60 | 36 | 120 | 30 | 黄色 |
WBC1-1L_ 4つのmmの正方形RoHSの3つのmmの高い小型ワイドバンドの変圧器
形および次元:
