プロダクト細部
起源の場所: 広東省中国
ブランド名: Shareway
証明: CE UL RoHS ISO9001:2008
モデル番号: HP1-1400L_/HPH1-1400L_
支払及び船積みの言葉
最小注文数量: 100/500/1000
価格: Supportive
パッケージの詳細: 1500 PC/巻き枠
受渡し時間: 在庫か 3 週
支払条件: paypal TT
供給の能力: 3000K.PCS/Month
製品名: |
十分そして半分橋HP1-1400L_/HPH1-1400L_のフライバックの変圧器 |
タイプ: |
変圧器くそして半分橋変圧器 |
アプリケーション: |
電源 |
色: |
ブラック |
サイズ: |
9.2*13.0*6.2mm |
インダクタンス: |
3.8 ±5%から202 ±25% uH |
製品名: |
十分そして半分橋HP1-1400L_/HPH1-1400L_のフライバックの変圧器 |
タイプ: |
変圧器くそして半分橋変圧器 |
アプリケーション: |
電源 |
色: |
ブラック |
サイズ: |
9.2*13.0*6.2mm |
インダクタンス: |
3.8 ±5%から202 ±25% uH |

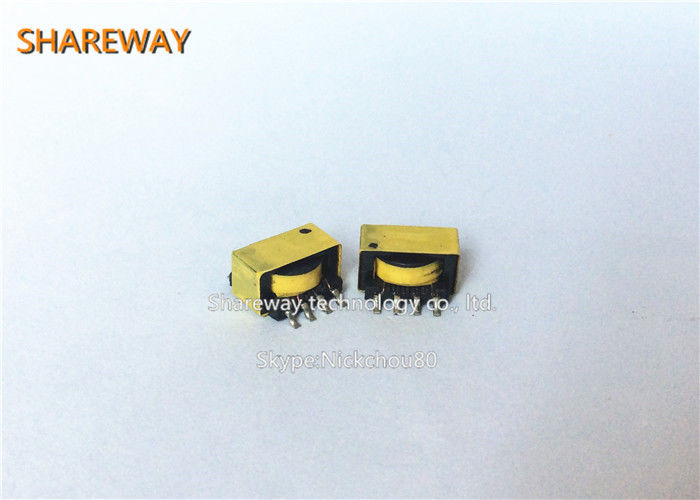

十分そして半分橋HP1-1400L_/HPH1-1400L_のフライバックの変圧器
記述:
•6 1:ある場合もある1隔離された巻上げ
シリーズか平行で接続される
•緊密結合巻上げ
•500 Vrmsの1微細な分離
各巻上げ間
•出力領域:誘導器として5 – 50ワット
そしてフライバックの変圧器;まで
前方変圧器として150ワット
•周波数範囲1つまでのMHz
|
部分 数 |
インダクタンス （μH） |
DCR 最高 （オーム） |
ボルト時間 プロダクト （V-μsec） |
ピーク エネルギー 貯蔵 （μJ） |
Isat （a） |
Irms （a） |
| HP1-1400L_ | 89.6 ±25% | 0.145 | 23.4 | ノート8 | ノート8 | 0.74 |
| HP1-0190L_ | 12.2 ±20% | 0.145 | 23.4 | 29.8 | 0.440 | 0.74 |
| HP1-0102L_ | 6.5 ±15% | 0.145 | 23.4 | 55.1 | 0.820 | 0.74 |
| HP1-0076L_ | 4.9 ±10% | 0.145 | 23.4 | 74.7 | 1.10 | 0.74 |
| HP1-0059L_ | 3.8 ±5% | 0.145 | 23.4 | 93.8 | 1.40 | 0.74 |
| HPH1-1400L_ | 202 ±25% | 0.340 | 35.1 | ノート8 | ノート8 | 0.62 |
| HPH1-0190L_ | 27.4 ±20% | 0.340 | 35.1 | 31.1 | 0.300 | 0.62 |
| HPH1-0102L_ | 14.7 ±15% | 0.340 | 35.1 | 60.2 | 0.570 | 0.62 |
| HPH1-0076L_ | 10.9 ±10% | 0.340 | 35.1 | 99.2 | 0.850 | 0.62 |
| HPH1-0059L_ | 8.5 ±5% | 0.340 | 35.1 | 107 | 1.00 | 0.62 |
十分そして半分橋HP1-1400L_/HPH1-1400L_のフライバックの変圧器
形および次元:
