プロダクト細部
起源の場所: 広東省中国
ブランド名: Shareway
証明: CE UL RoHS ISO9001:2008
モデル番号: MSD1278-472ML_
支払及び船積みの言葉
最小注文数量: 100/500/1000
価格: Supportive
パッケージの詳細: 完全な巻き枠ごとの500部
受渡し時間: 在庫か 3 週
支払条件: TTは、ペイパル
供給の能力: 5000K.PCS/Month
製品名: |
高いインダクタンスおよび高性能MSD1278-472ML_はつながれた誘導器を保護しました |
タイプ: |
保護されたつながれた誘導器 |
重量: |
3.7 – 4.4 g |
シールド: |
保護される |
サイズ: |
12.3*12.3*8.5mm |
サンプル: |
無料サンプル |
製品名: |
高いインダクタンスおよび高性能MSD1278-472ML_はつながれた誘導器を保護しました |
タイプ: |
保護されたつながれた誘導器 |
重量: |
3.7 – 4.4 g |
シールド: |
保護される |
サイズ: |
12.3*12.3*8.5mm |
サンプル: |
無料サンプル |

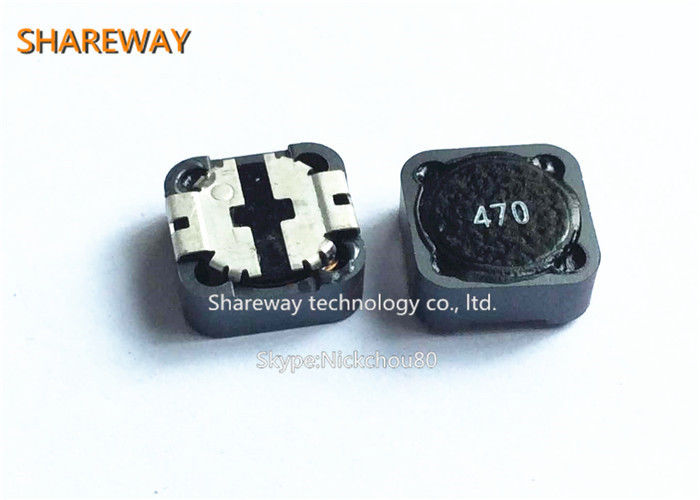

高いインダクタンスおよび高性能MSD1278-472ML_はつながれた誘導器を保護しました
記述:
•密結合（kの≥ 0.98）および500ボルトの分離
•高いインダクタンスおよび高性能
•優秀な流れの処理
•フライバック、複数の出力を含むいろいろな回路の使用のための理想
木びき台、SEPICおよびゼータ。
•またシリーズで接続される2台の単一誘導器として使用することができます
または共通モード チョークとしてまたは平行にして下さい。
|
部分 数 |
インダクタンス （μH） |
最高DCR （オーム） |
SRFのtyp （MHz） |
連結 係数 typ |
漏出 インダクタンス typ （μH） |
Isat （a） |
Irms （a） | |
|
両方 巻上げ |
1つ 巻上げ |
|||||||
| MSD1278-472ML_ | 4.7 ±20% | 0.038 | 32.0 | 0.98 | 0.22 | 14.9 | 3.16 | 4.47 |
| MSD1278-562ML_ | 5.6 ±20% | 0.046 | 25.0 | 0.98 | 0.23 | 13.4 | 2.87 | 4.06 |
| MSD1278-682ML_ | 6.8 ±20% | 0.048 | 24.0 | 0.98 | 0.22 | 13.1 | 2.81 | 3.98 |
| MSD1278-822ML_ | 8.2 ±20% | 0.050 | 18.0 | 0.98 | 0.34 | 10.8 | 2.76 | 3.90 |
| MSD1278-103ML_ | 10 ±20% | 0.058 | 16.5 | 0.98 | 0.34 | 10.5 | 2.56 | 3.62 |
| MSD1278-123ML_ | 12 ±20% | 0.062 | 14.5 | 0.98 | 0.36 | 9.6 | 2.48 | 3.50 |
| MSD1278-153ML_ | 18 ±20% | 0.072 | 11.8 | 0.99 | 0.41 | 9.1 | 2.30 | 3.25 |
| MSD1278-183ML_ | 18 ±20% | 0.080 | 10.5 | 0.99 | 0.37 | 8.0 | 2.18 | 3.08 |
| MSD1278-223ML_ | 22 ±20% | 0.096 | 9.0 | 0.99 | 0.41 | 6.8 | 1.99 | 2.81 |
| MSD1278-273ML_ | 27 ±20% | 0.120 | 8.4 | 0.99 | 0.43 | 6.5 | 1.78 | 2.52 |
| MSD1278-333ML_ | 33 ±20% | 0.150 | 7.6 | 0.99 | 0.56 | 5.6 | 1.59 | 2.25 |
| MSD1278-393ML_ | 39 ±20% | 0.160 | 6.5 | 0.99 | 0.64 | 5.5 | 1.54 | 2.18 |
| MSD1278-473ML_ | 47 ±20% | 0.180 | 6.0 | 0.99 | 0.70 | 5.2 | 1.45 | 2.05 |
| MSD1278-563ML_ | 56 ±20% | 0.190 | 5.6 | 0.99 | 0.76 | 4.5 | 1.41 | 2.00 |
| MSD1278-683ML_ | 68 ±20% | 0.210 | 5.0 | 0.99 | 0.88 | 4.1 | 1.35 | 1.90 |
| MSD1278-823ML_ | 82 ±20% | 0.280 | 4.1 | 0.99 | 0.85 | 3.8 | 1.16 | 1.65 |
| MSD1278-104ML_ | 100 ±20% | 0.300 | 3.6 | >0.99 | 0.90 | 3.4 | 1.13 | 1.59 |
| MSD1278-124KL_ | 120 ±10% | 0.410 | 3.2 | 0.99 | 1.31 | 3.2 | 0.96 | 1.36 |
| MSD1278-154KL_ | 150 ±10% | 0.460 | 3.0 | >0.99 | 1.46 | 2.8 | 0.91 | 1.29 |
| MSD1278-184KL_ | 180 ±10% | 0.510 | 2.7 | >0.99 | 0.93 | 2.5 | 0.86 | 1.22 |
| MSD1278-224KL_ | 220 ±10% | 0.690 | 2.5 | >0.99 | 1.54 | 2.3 | 0.74 | 1.05 |
| MSD1278-274KL_ | 270 ±10% | 0.900 | 2.1 | >0.99 | 1.17 | 2.1 | 0.65 | 0.92 |
| MSD1278-334KL_ | 330 ±10% | 1.02 | 2.0 | 0.99 | 4.14 | 1.9 | 0.61 | 0.86 |
| MSD1278-394KL_ | 390 ±10% | 1.12 | 1.8 | >0.99 | 1.64 | 1.7 | 0.58 | 0.82 |
| MSD1278-474KL_ | 470 ±10% | 1.43 | 1.6 | >0.99 | 0.25 | 1.6 | 0.50 | 0.70 |
| MSD1278-564KL_ | 560 ±10% | 1.69 | 1.5 | >0.99 | 2.68 | 1.5 | 0.47 | 0.67 |
| MSD1278-684KL_ | 680 ±10% | 2.29 | 1.4 | >0.99 | 2.11 | 1.3 | 0.41 | 0.58 |
| MSD1278-824KL_ | 820 ±10% | 2.55 | 1.3 | >0.99 | 2.39 | 1.2 | 0.39 | 0.55 |
| MSD1278-105KL_ | 1000 ±10% | 2.83 | 1.1 | >0.99 | 4.28 | 1.1 | 0.37 | 0.52 |
高いインダクタンスおよび高性能MSD1278-472ML_はつながれた誘導器を保護しました
形および次元:
