プロダクト細部
起源の場所: 広東省中国
ブランド名: Shareway
証明: CE UL RoHS ISO9001:2008
モデル番号: MSS1246T-102ML_
支払及び船積みの言葉
最小注文数量: 100/500/1000
価格: Supportive
パッケージの詳細: 200pcs/reel
受渡し時間: 在庫か 3 週
支払条件: TTは、ペイパル
供給の能力: 5000K.PCS/Month
製品名: |
12.0*12.0*4.6mm保護されたSMD力誘導器MSS1246T-102ML_ |
アプリケーション: |
自動車systems/VCRS |
材料: |
フェライト磁心、銅線 |
インダクタンス: |
1 uH |
頻度をテストして下さい: |
1KHz/0.25V |
定格電流: |
8.00 A |
製品名: |
12.0*12.0*4.6mm保護されたSMD力誘導器MSS1246T-102ML_ |
アプリケーション: |
自動車systems/VCRS |
材料: |
フェライト磁心、銅線 |
インダクタンス: |
1 uH |
頻度をテストして下さい: |
1KHz/0.25V |
定格電流: |
8.00 A |

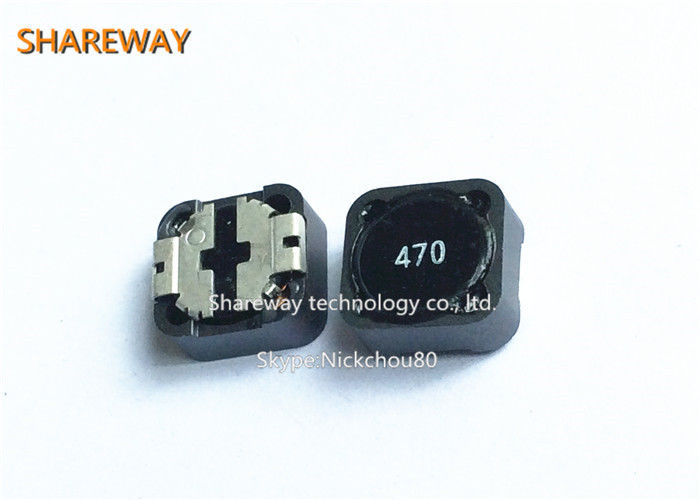

12.0*12.0*4.6mm保護されたSMD力誘導器MSS1246T-102ML_
記述:
•高い周囲温度のために設計されている
•磁気保護は高密度土台を可能にします。
中心材料の亜鉄酸塩
phos上のニッケル上の終了のRoHSの迎合的な無光沢の錫
青銅。追加料金で利用できる他の終了。
重量:2.3 g – 2.5 g
周囲温度– 40°Cへの（40°C上昇） Irmsの流れとの+125°C。
最高の部分の温度+165°C （+臨時雇用者の上昇包囲された）。軽減。
保管温度の部品:– 40°Cへの+165°C。
テープおよび巻き枠の包装:– 40°Cへの+80°C
はんだ付けする熱最高の3つの40の第2退潮への抵抗の
+260°C、部品は周期間の室温に冷却しました
湿気感受性のレベル(MSL) 1 （85%の相対湿度の <30>
無制限の床の生命
| 部品番号 |
インダクタンス （μH） |
DCR （mOhms） |
SRF typ （MHz） |
Isat （a） | Irms （A） 6 | ||||
| typ | 最高 |
10% 低下 |
20% 低下 |
30% 低下 |
20°C 上昇 |
40°C 上昇 |
|||
| MSS1246T-102ML_ | 1.0 ±20% | 5.6 | 6.3 | 100 | 18.14 | 20.64 | 22.24 | 6.00 | 8.00 |
| MSS1246T-152ML_ | 1.5 ±20% | 8.7 | 9.7 | 85.0 | 14.06 | 15.90 | 17.08 | 5.80 | 7.80 |
| MSS1246T-272ML_ | 2.7 ±20% | 10.3 | 11.5 | 70.0 | 11.66 | 13.16 | 14.16 | 5.00 | 6.80 |
| MSS1246T-332ML_ | 3.3 ±20% | 15.1 | 16.8 | 65.0 | 9.74 | 11.08 | 11.98 | 4.50 | 6.30 |
| MSS1246T-472ML_ | 4.7 ±20% | 19.1 | 21.3 | 42.0 | 8.62 | 9.70 | 10.42 | 4.40 | 6.00 |
| MSS1246T-562ML_ | 5.6 ±20% | 22.1 | 24.6 | 37.0 | 7.62 | 8.74 | 9.44 | 3.95 | 5.75 |
| MSS1246T-682ML_ | 6.8 ±20% | 24.9 | 27.7 | 33.0 | 7.38 | 8.36 | 9.00 | 3.70 | 5.20 |
| MSS1246T-822ML_ | 8.2 ±20% | 27.4 | 30.5 | 31.0 | 6.84 | 7.70 | 8.32 | 3.35 | 4.67 |
| MSS1246T-103ML_ | 10 ±20% | 36.8 | 40.9 | 27.0 | 5.88 | 6.66 | 7.18 | 2.85 | 3.90 |
| MSS1246T-123ML_ | 12 ±20% | 38.9 | 43.3 | 24.0 | 5.34 | 6.04 | 6.52 | 2.69 | 3.65 |
| MSS1246T-153ML_ | 15 ±20% | 48.6 | 54.1 | 22.0 | 4.68 | 5.36 | 5.78 | 2.50 | 3.40 |
| MSS1246T-183ML_ | 18 ±20% | 51.0 | 56.7 | 19.0 | 4.32 | 4.92 | 5.32 | 2.41 | 3.19 |
| MSS1246T-223ML_ | 22 ±20% | 60.3 | 67.0 | 18.0 | 3.84 | 4.34 | 4.75 | 2.30 | 3.14 |
| MSS1246T-273ML_ | 27 ±20% | 67.5 | 75.0 | 16.0 | 3.54 | 4.02 | 4.32 | 2.06 | 2.86 |
| MSS1246T-333ML_ | 33 ±20% | 81.7 | 90.8 | 15.0 | 3.24 | 3.66 | 3.96 | 1.90 | 2.60 |
| MSS1246T-393ML_ | 39 ±20% | 95.2 | 105.8 | 13.3 | 3.04 | 3.46 | 3.72 | 1.73 | 2.39 |
| MSS1246T-473ML_ | 47 ±20% | 120.6 | 134.0 | 12.0 | 2.70 | 3.08 | 3.34 | 1.50 | 2.10 |
| MSS1246T-563ML_ | 56 ±20% | 133.8 | 148.7 | 10.6 | 2.46 | 2.80 | 3.02 | 1.44 | 2.01 |
| MSS1246T-683ML_ | 68 ±20% | 167.3 | 185.9 | 9.7 | 2.26 | 2.54 | 2.74 | 1.30 | 1.80 |
| MSS1246T-823ML_ | 82 ±20% | 188.5 | 209.5 | 8.8 | 1.98 | 2.26 | 2.46 | 1.24 | 1.72 |
| MSS1246T-104ML_ | 100 ±20% | 216.8 | 240.9 | 8.0 | 1.84 | 2.08 | 2.24 | 1.19 | 1.65 |
| MSS1246T-124KL_ | 120 ±10% | 287.2 | 319.2 | 7.2 | 1.62 | 1.86 | 2.04 | 1.03 | 1.42 |
| MSS1246T-154KL_ | 150 ±10% | 326.7 | 363.0 | 6.6 | 1.48 | 1.70 | 1.82 | 0.95 | 1.30 |
| MSS1246T-184KL_ | 180 ±10% | 379.5 | 421.7 | 5.9 | 1.36 | 1.56 | 1.68 | 0.89 | 1.21 |
| MSS1246T-224KL_ | 220 ±10% | 488.2 | 542.5 | 5.3 | 1.22 | 1.38 | 1.50 | 0.76 | 1.00 |
| MSS1246T-274KL_ | 270 ±10% | 560.1 | 622.4 | 4.7 | 1.12 | 1.26 | 1.36 | 0.72 | 0.95 |
| MSS1246T-334KL_ | 330 ±10% | 731.4 | 812.7 | 4.1 | 1.00 | 1.10 | 1.20 | 0.65 | 0.87 |
| MSS1246T-394KL_ | 390 ±10% | 813.7 | 904.2 | 3.8 | 0.946 | 1.00 | 1.10 | 0.59 | 0.79 |
| MSS1246T-474KL_ | 470 ±10% | 935.1 | 1039 | 3.5 | 0.864 | 0.978 | 1.00 | 0.56 | 0.76 |
| MSS1246T-564KL_ | 560 ±10% | 1193 | 1326 | 3.0 | 0.776 | 0.884 | 0.956 | 0.50 | 0.67 |
| MSS1246T-684KL_ | 680 ±10% | 1370 | 1523 | 2.8 | 0.720 | 0.818 | 0.882 | 0.46 | 0.62 |
| MSS1246T-824KL_ | 820 ±10% | 1590 | 1767 | 2.6 | 0.634 | 0.728 | 0.792 | 0.43 | 0.58 |
| MSS1246T-105KL_ | 1000 ±10% | 2090年 | 2323 | 2.4 | 0.594 | 0.676 | 0.728 | 0.36 | 0.50 |
12.0*12.0*4.6mm保護されたSMD力誘導器MSS1246T-102ML_
形および次元:
