プロダクト細部
起源の場所: 広東省中国
ブランド名: Shareway
証明: CE UL RoHS ISO9001:2008
モデル番号: E2023FNL
支払及び船積みの言葉
最小注文数量: 100/500/1000
価格: Supportive
パッケージの詳細: チューブ
受渡し時間: 在庫か 3 週
支払条件: TTは、ペイパル
供給の能力: 3000K.PCS/Month
製品名: |
5.08mm高いE2023FNL SMDのイーサネット単一の港LAN磁気変圧器 |
高い: |
5.08mm |
タイプ: |
SMD の変圧器 |
サイズ: |
12.65*10.16*5.08mm |
コイル数: |
単巻変圧器 |
段階: |
シングル |
製品名: |
5.08mm高いE2023FNL SMDのイーサネット単一の港LAN磁気変圧器 |
高い: |
5.08mm |
タイプ: |
SMD の変圧器 |
サイズ: |
12.65*10.16*5.08mm |
コイル数: |
単巻変圧器 |
段階: |
シングル |

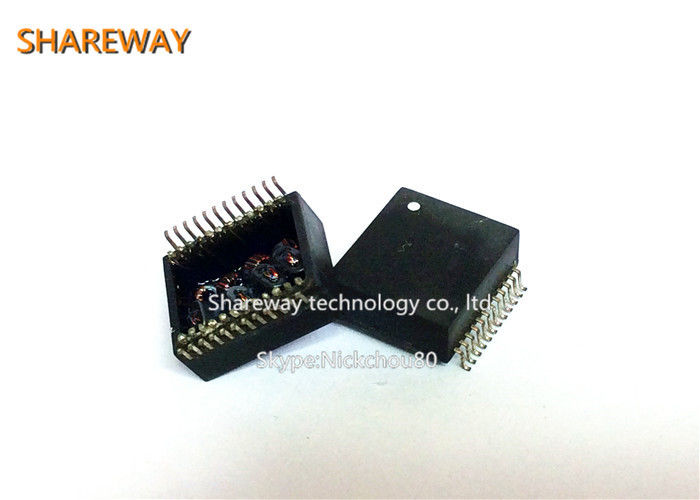

5.08mm高いE2023FNL SMDのイーサネット単一の港LAN磁気変圧器
記述:
| 変数 | 指定 | |
| 実用温度 | 0の℃-70℃ | |
| 回転比率 |
（1-3）:（16-15） =1CT:1CT ±3% （6-8）:（11-9） =1CT:2.5CT ±3% |
|
| 極性 | 設計図ごと | |
| インダクタンス（OCL） |
100つのKHz、20mVRMSの1-3=200uH分 100つのKHz、20mVRMSの6-8=35uH分 |
|
| 漏出インダクタンス |
（1-2）ショートする14-16の=0.4 uH MAX （6-7）ショートする9-11の=0.25UH MAX （100KHz、20mV） |
|
| DCの抵抗 |
（1-2） = （2-3） = （6-7） = （7-8） =0.6オームMAX （10-11） = （9-10） = （15-16） = （14-15） =1.0オームMAX |
|
| CWW | 100つのKHzの15 pF MAX、1VRMS | |
| 共通モード拒絶 | 1-30MHz | 40-100MHz |
| -50 dB MHz | -40dB MHz | |
| チャネルの分離間 | 1500 VRMS分@ 60秒 | |
5.08mm高いE2023FNL SMDのイーサネット単一の港LAN磁気変圧器
形および次元:
