プロダクト細部
起源の場所: 広東省中国
ブランド名: Shareway
証明: CE UL RoHS ISO9001:2008
モデル番号: MOX-ADSL1シリーズ
支払及び船積みの言葉
最小注文数量: 100/500/1000
価格: Supportive
パッケージの詳細: リール
受渡し時間: 在庫か 3 週
支払条件: TTは、ペイパル
供給の能力: 3000K.PCS/Month
製品名: |
一流のチップセットのためのMOX-ADSL1シリーズによ穴ADSLライン変圧器 |
アプリケーション: |
一流のチップセット |
タイプ: |
によ穴ADSLライン変圧器 |
サイズ: |
13.97*13.97*17.09mm |
ピン: |
5+5 |
はんだ付けする方法: |
波、退潮 |
製品名: |
一流のチップセットのためのMOX-ADSL1シリーズによ穴ADSLライン変圧器 |
アプリケーション: |
一流のチップセット |
タイプ: |
によ穴ADSLライン変圧器 |
サイズ: |
13.97*13.97*17.09mm |
ピン: |
5+5 |
はんだ付けする方法: |
波、退潮 |

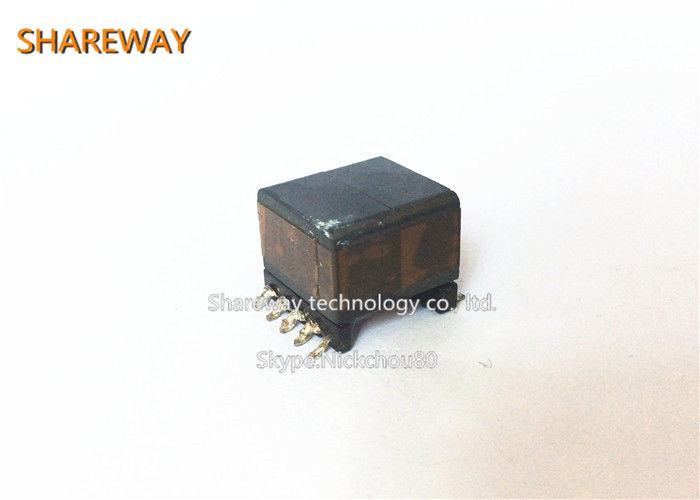

一流のチップセットのためのMOX-ADSL1シリーズによ穴ADSLライン変圧器
記述:
| 部分 数 |
適用 | 回転比率の± 2% 破片へのライン |
OCL （mHの± 10%） ライン サイド |
L （最高μh。） |
縦方向のバランス （dB Min.） |
DCR （最高Ω。） ライン サイド |
THD （dB Min.） |
設計図 | 適当なIC |
| MOX-ADSL1A | CPE | 1:1 | 5.000 （1） | 15.00 （2） | 40 （25KHz~1.1 MHz） | 3.00 | 80の@ 30のKHz | 1 | AD20msP910/918 |
| MOX-ADSL1B | CPE | 1:1 | 0.480 （1） | 10.00 （2） | 40 （25KHz~1.1 MHz） | 1.00 | 72 @ 10KHz | 1 | MTK-20/40 |
| MOX-ADSL1C | CO | 1:1 | 0.410 （1） | 6.50 （2） | 40 （25KHz~1.1 MHz） | 0.60 | 72の@ 10のKHz | 2 | MTK-20/40 |
| MOX-ADSL1D | CPE | 2:1 | 0.430 （3） | 10.00 （4） | 40 （25KHz~1.1 MHz） | 0.45 | 80の@ 100つのKHz | 2 | G7000 |
| MOX-ADSL1E | CPE | 1:1 | 0.407 （1） | 9.00 （2） | 40 （25KHz~1.1 MHz） | 0.66 | 80の@ 100つのKHz | 1 | EL-1501 |
•挿入損失:0.5 dB最高インダクタンスによって測定される@ 10KHz 0.1 VRMS Hipot:1500 VRMS。
•（1）ショートするピン2~3が付いているピン1~4の測定されたインダクタンス。
•（2）ショートする2~3及びショートする7~8~9~10のピン1~4の測定された漏出インダクタンス。
•（3）ショートするピン2~4が付いているピン1~5の測定されたインダクタンス。
•（4）ショートするショートする2~4のピン1~5及びピン6~9~7~10の測定された漏出インダクタンス
•迎合的なRoHS。
•はんだ付けする方法:波、退潮。
•実用温度:0°Cへの+70°C。
•保管温度:-55°Cへの125°C。
一流のチップセットのためのMOX-ADSL1シリーズによ穴ADSLライン変圧器
形および次元:
