プロダクト細部
起源の場所: 広東省、シンセン
ブランド名: Shareway
証明: RoHS,ISO9001-2001
モデル番号: SC73-100
支払及び船積みの言葉
最小注文数量: 500/1000
価格: Supportive
パッケージの詳細: 巻き枠/皿
受渡し時間: 在庫か 3 週
支払条件: TT、ペイパルは、西連合
供給の能力: 1kk-pcs/month
製品名: |
SC73-100固定保護されていない鋳造物のチョーク コイル力誘導器 |
保護される: |
保護されていない |
タイプ: |
固定 |
誘導器: |
鋳造物のチョーク コイル力誘導器 |
インダクタンス: |
330uHへの10 |
現在の: |
80mAへの1.5A |
製品名: |
SC73-100固定保護されていない鋳造物のチョーク コイル力誘導器 |
保護される: |
保護されていない |
タイプ: |
固定 |
誘導器: |
鋳造物のチョーク コイル力誘導器 |
インダクタンス: |
330uHへの10 |
現在の: |
80mAへの1.5A |

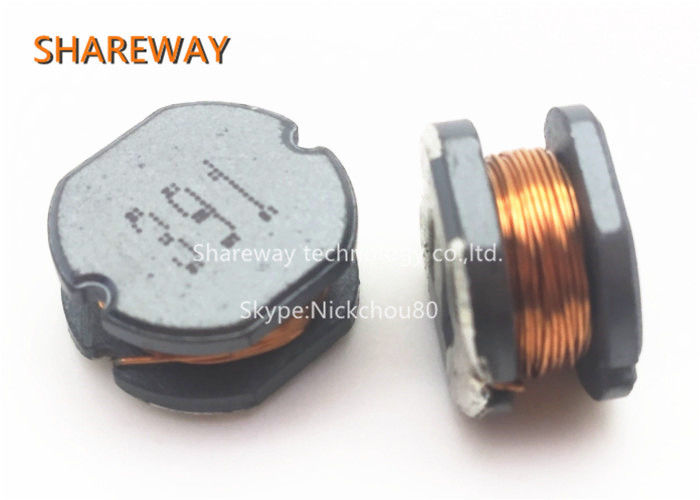

SC73-100固定保護されていない鋳造物のチョーク コイル力誘導器
インダクタンスと磁気ビードの関係そして違い
1. 誘導器はエネルギー蓄積の部品であり、磁気ビードはエネルギー変換（消費）装置です;[1]
2.誘導器は電源フィルター回路で大抵使用され、磁気ビードはEMCの対策のために信号のループで大抵使用されます;
電磁波の干渉を抑制するのに3.誘導器が行なわれた干渉の抑制に焦点を合わせるのにこの点で使用されているが磁気ビードが主に使用されています。EMCおよびEMI問題を取扱うのに両方とも使用することができます;EMIの2つの方法、即ち:別の放射および伝導は磁気ビードを使用してアプローチ異なった抑制方法、前およびインダクタンスを使用する後者を使用します;
4つが、磁気ビード デシメートル波信号を、あるRF回路のような、PLL吸収するのにの振動回路使用されていますデシメートル波の記憶回路（DDRSDRAM、RAMBUS、等）を含んでですエネルギー蓄積の部品がLC振動回路で使用される種類、低頻度フィルター回路、等入力の部品の磁気ビード、およびインダクタンスを加える必要があれば、適用周波数範囲はまれに50のMHzを超過しません;
5つは回路一致および信号の品質管理、一般的な関係および電源の関係のために、誘導器一般に使用されます。磁気ビードはアナログの地面およびデジタル地面が結合されるところで使用されます。磁気ビードはまた信号ラインのために使用されます
電気Chareristics:
| 部品番号 | インダクタンス （uH） |
テスト 頻度 |
DCの抵抗 （Ω MAX） |
飽和 現在 （a） |
温度 現在 （a） |
| SC73-100 | 10 | 2.52MHZ | 80m | 1.44 | 2.40 |
| SC73-120 | 12 | 2.52MHZ | 90m | 1.39 | 2.20 |
| SC73-150 | 15 | 2.52MHZ | 100m | 1.24 | 2.00 |
| SC73-180 | 18 | 2.52MHZ | 110m | 1.12 | 1.80 |
| SC73-220 | 22 | 2.52MHZ | 130m | 1.07 | 1.65 |
| SC73-270 | 27 | 2.52MHZ | 150m | 0.94 | 1.50 |
| SC73-330 | 33 | 2.52MHZ | 170m | 0.85 | 1.40 |
| SC73-390 | 39 | 2.52MHZ | 220m | 0.74 | 1.30 |
| SC73-470 | 47 | 2.52MHZ | 250m | 0.68 | 1.22 |
| SC73-560 | 56 | 2.52MHZ | 280m | 0.64 | 1.13 |
| SC73-680 | 68 | 2.52MHZ | 330m | 0.59 | 1.05 |
| SC73-820 | 82 | 2.52MHZ | 410m | 0.54 | 0.96 |
| SC73-101 | 100 | 1KHZ | 480m | 0.51 | 0.88 |
| SC73-121 | 120 | 1KHZ | 540m | 0.49 | 0.80 |
| SC73-151 | 150 | 1KHZ | 750m | 0.40 | 0.72 |
| SC73-181 | 180 | 1KHZ | 1.02 | 0.36 | 0.62 |
| SC73-221 | 220 | 1KHZ | 1.20 | 0.31 | 0.54 |
| SC73-271 | 270 | 1KHZ | 1.31 | 0.29 | 0.48 |
| SC73-331 | 330 | 1KHZ | 1.50 | 0.28 | 0.44 |
