プロダクト細部
起源の場所: 広東省中国
ブランド名: Shareway
証明: CE UL RoHS ISO9001:2008
モデル番号: B82806D0060A120
支払及び船積みの言葉
最小注文数量: 100/500/1000
価格: Supportive
パッケージの詳細: Tape&Reel/の大きさ
受渡し時間: 標準的または3~5週
支払条件: TT、Paypal、ウェスタン・ユニオン
供給の能力: 3000K.PCS/Month
製品名: |
スイッチ モード電源のためのイーサネット変圧器60W上のB82806D0060A120力 |
タイプ: |
PoEの変圧器 |
適用: |
PoEの活動的なクランプ前方コンバーター |
のために適した: |
スイッチ モード電源 |
終了: |
銅上の錫銀 |
特徴3: |
表面の台紙の技術 |
特徴4: |
ろ過スペクトルの広い範囲 |
製品名: |
スイッチ モード電源のためのイーサネット変圧器60W上のB82806D0060A120力 |
タイプ: |
PoEの変圧器 |
適用: |
PoEの活動的なクランプ前方コンバーター |
のために適した: |
スイッチ モード電源 |
終了: |
銅上の錫銀 |
特徴3: |
表面の台紙の技術 |
特徴4: |
ろ過スペクトルの広い範囲 |

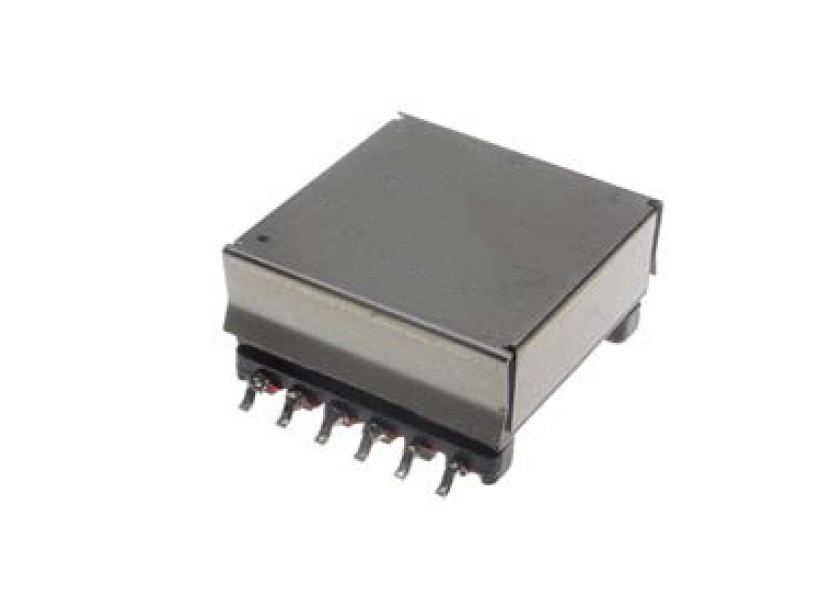

スイッチ モード電源のためのイーサネット変圧器60W上のB82806D0060A120力の構造
EFD20フェライト磁心
容易にのためのSMDのタイプ機械アセンブリのために
Gullwingターミナル
スイッチ モード電源のためのイーサネット変圧器60W上のB82806D0060A240力に電源切れのために非常によい非常に低いDCRがある。 異なった出力電圧のために調節可能な回転比率で、B82806D0060A240は異なった電圧適用のために適する。
この部分は-40℃からの+125℃に温度較差を使用するように設計されている。あなたのPCBスペースを節約する小さいSMDのパッケージと来る。 B82806D0060A240に1500VACで高圧があり、すべての材料は互換性があるRoHSであり、ULは達した。
スイッチ モード電源のためのイーサネット変圧器60W上のB82806D0060A240力のための典型的な適用はPOEプロダクトを、POEのカメラのような、POEの注入器、PSE midspanのPOE POEのディバイダー含んでいる。 それは活動的なクランプ前方コンバーターおよびスイッチ モード電源のためにまた適している。
スイッチ モード電源のためのイーサネット変圧器60W上のB82806D0060A240力の次元:
スイッチ モード電源のためのイーサネット変圧器60W上のB82806D0060A120力の回路図:
特徴および部品番号
| 部品番号 | 貿易業者の部品番号 | インダクタンス（1,2-3,4） | 回転比率 | 二次出力電圧 | 漏出インダクタンス | 最高DCR Pri | DRCの補助の最高 | 最高DRCの秒 |
| uH | Pri:秒:補助 | V | uH最高 | mohm | mohm | mohm | ||
| EFD20-013 | B82806D0060A120 | 100 | 2:1:1 | 12 | 0.18 | 35 | 160 | 8 |
| EFD20-014 | B82806D0060A050 | 100 | 4:1:2.3 | 5 | 0.32 | 35 | 185 | 4.5 |
| EFD20-015 | B82806D0060A033 | 100 | 6:1:3.5 | 3.3 | 0.6 | 35 | 180 | 3.5 |
| EFD20-016 | B82806D0060A240 | 100 | 1:1:0.5 | 24 | 0.25 | 35 | 163 | 35 |
命令する方法
1。私にあなたが必要とする部品番号かあなたのデータ用紙を送りなさい。
2。私達はあなたの参照のための取り替えの引用語句を提供する
3。試供品はあなたの承認のために利用できる。
4。テストするサンプルが多く順序に私達歩んだ後。
5。形式上のインボイスはあなたの確認のために送る
6。商品が終了した後、私達はあなたに商品を送り、追跡番号を言う。
7。私達は商品を受け取るまであなたの商品を追跡する。
注目:
1.サンプル順序は利用できる。
2.価格はたくさんの順序のために交渉可能である。
3.カスタマイズされた順序（OEM/ODM順序）は利用できる。
4.利用できる味のリストのための私達に連絡しなさい。国際的な証明:
1. ISO9001:2008年
2. UL
3.範囲
4. RoHs
私達のサービス:
1.出荷する前にテストされる100%
2。ハロー、Pluse、私達オンラインのための代わりを、ChilisinおよびCoilcraft ......同じ質よりよい価格持ちなさい
3.利用できる試供品
4.顧客に新しい設計を提供しなさい
Q:私はテストの質のためのサンプルがあってもいいか。
:はい、テストの質および市場のための私達のプロダクトの何れかの少しだけサンプルを買うことができる
Q:私達が順序を置けば受渡し時間は何であるか。
:それは順序の量によって決まる。通常、私達は正式命令をいつ置くか確認することを許可する私達を小さい順序のための3-5仕事日以内の商品を、より大きい量の渡してもいい。
Q:OEM/ODMを受け入れるか。
:私達は現実にOEM/ODMサービスを、私達回すあなたの考えを支える。
Q:私はプロダクトの私の自身のロゴがあってもいいか。
はい、必須順序の量のプロダクトにあなたのロゴを置くことができる。ちょうど私達にあなたのロゴについての情報を送るため。
