プロダクト細部
起源の場所: 広東 中国
ブランド名: Shareway
証明: CE UL RoHS ISO9001
モデル番号: XEL4012 XEL4014
支払及び船積みの言葉
最小注文数量: 100PCS
価格: negotiable
パッケージの詳細: テープ/巻き枠
受渡し時間: ストックまたは3~4週間
支払条件: TT,ペイパール
供給の能力: 5000KPCS/月
製品名: |
シェアウェイ型インダクタ SMD RoHS対応 XEL4012 XEL4014の代替 |
製品タイプ: |
SMD力誘導器 |
基本材料: |
複合品 |
装着した: |
表面に固定 |
誘導力: |
92nHから780nH |
DCR: |
5.2mΩから20.3mΩ |
SRF: |
279MHzから70MHzまで |
動作温度: |
40°Cから+125°Cまで (40°C上昇) |
稼働電圧: |
0-80V |
パッケージ: |
テープ/巻き枠 |
製品名: |
シェアウェイ型インダクタ SMD RoHS対応 XEL4012 XEL4014の代替 |
製品タイプ: |
SMD力誘導器 |
基本材料: |
複合品 |
装着した: |
表面に固定 |
誘導力: |
92nHから780nH |
DCR: |
5.2mΩから20.3mΩ |
SRF: |
279MHzから70MHzまで |
動作温度: |
40°Cから+125°Cまで (40°C上昇) |
稼働電圧: |
0-80V |
パッケージ: |
テープ/巻き枠 |
シェアウェイ型式インダクタ SMD RoHS対応 XEL4012 XEL4014の代替
特徴
優良な電流処理と柔らかい飽和性
高回転周波数 (2〜5MHz) で非常に低いDCRと非常に低いAC損失.
高い電流のピークに耐えられる
磁気遮蔽EMIを最小限に抑える
複合構造で 音を最小限に抑える
熱性老化がない 高い温度での適用に最適
RoHS対応 ハロゲンフリー
電気仕様
|
誘導力 ±20% 許容度 |
DCR (タイプ) |
DCR (最大) |
SRF (タイプ) |
イサト |
イルムス (20°C上昇) |
イルムス 治療法について0°C上昇) |
| 92 nH | 5.2mΩ | 5.7mΩ | 279メガHz | 24.0 A | 11.5A | 16.5A |
| 220 nH |
9.7mΩ |
10.6mΩ | 146メガHz | 16.0 A | 6.5A | 9.0 A |
| 220 nH | 7.5mΩ | 9.5mΩ | 150メガHz | 18.2A | 9.0 A | 12.0 A |
| 330 nH | 9.9mΩ | 12.0mΩ | 110メガHz | 14.6 A | 6.5A | 9.0 A |
| 560 nH | 16.5mΩ | 18.4mΩ | 80メガHz | 11.6 A | 5.5A | 7.5A |
| 780 nH | 20.3mΩ | 22.8mΩ | 70メガHz | 9.8 A | 5.0 A | 6.5A |
図面と寸法

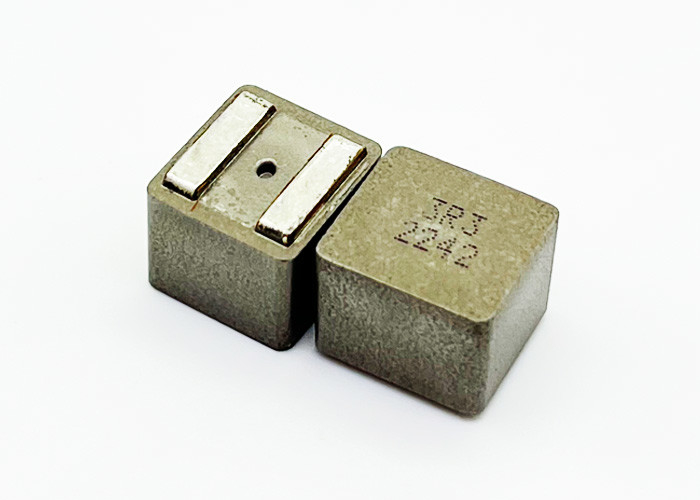

製品画像
シェアウェイについて
シェアウェイ・テクノロジー・CO., LTD.PoEコンポーネントの専門メーカーで,製品にはPoEトランスフォーマー,PoERJ45マグジャック,PoEラントランスフォーマー,PoELANフィルターなどがあります.
1998年に設立され,現在約500人の従業員を擁しています. 豊富な生産能力により,私たちは短時間で商品を配達することができます. さらに,PoEアプリケーションのためのプロの完全なソリューションを提供することができます当社の製品は,HUB,PCカード,スイッチ,ルート,PCメインボード,SDH,PDH,xDSLモデムなどのネットワークおよび通信機器に広く使用されています.
会社史
- 1997年 シェアウェイ・テクノロジー・CO., LTD.は,中国広東州深?? に設立.離散LANトランスフォーマー,T1/E1およびxDSLライントランスフォーマーを販売を開始.
- 1999年 シェンゼンに生産基地を設立し,PoEトランスフォーマー,T1/E1とxDSLライントランスフォーマーの生産を開始.
- 2000年 ISO9000認証を取得しました
- 2000 LAN トランスフォーマー付きの PoE RJ45 コンネクタを開発
- 2002 磁気付きのSMTと垂直PoE RJ45コネクタを開発
- 2008 SMT/DIP パワーインダクタとストックを開発
- 2012 顧客の要求を拡大した上で10GBaseTイーサネットトランスフォーマーを開発
- 2016年 DC-DC変換器に適したSMT高電流電源誘導器を開発する.
- 2021 市場の要求に基づいて 5kV AC 高電圧SMD 隔離トランスフォーマーを開発する.
あなたのプロジェクトと新しいデザインのための解決策を持っているために,今私達に連絡してください,私たちは常にあなたの成功の道を共有する準備ができています.
注文 の 方法
1必要なデータシートや部品番号を 販売員に送ってください
2代替案を提案します
3検査のための無料サンプルは 最終的な承認の前に利用できます
4試料のテストの後,大量注文に踏み込む.
5確定申告を 送る
6商品が完成したら 商品をあなたに送って 追跡番号を教えます
7商品が届くまで 追跡します
シェアウェイのサービス
1発送前に100%テスト
2無料のサンプルが手に入る
3顧客のために新しいデザインを提供します.
