プロダクト細部
起源の場所: 広東 中国
ブランド名: Shareway
証明: CE UL RoHS ISO9001:2008
モデル番号: 750317963
支払及び船積みの言葉
最小注文数量: 100PCS
価格: Supportive
パッケージの詳細: 完全なリールあたり500パーツ
受渡し時間: ストックまたは3~4週間
支払条件: TT,ペイパール
供給の能力: 5000KPCS/月
製品名: |
高効率のSMPSフライバックトランスフォーマー プロセス制御 750317963 |
使用: |
プロセス制御のため |
マウント: |
表面マウント |
製品種類:: |
SMPS フライバック トランスフォーマー |
動作温度範囲: |
-40°Cから125°C |
誘導力: |
22 uH |
パッケージ: |
テープ&ロール |
製品名: |
高効率のSMPSフライバックトランスフォーマー プロセス制御 750317963 |
使用: |
プロセス制御のため |
マウント: |
表面マウント |
製品種類:: |
SMPS フライバック トランスフォーマー |
動作温度範囲: |
-40°Cから125°C |
誘導力: |
22 uH |
パッケージ: |
テープ&ロール |
高効率のSMPSフライバックトランスフォーマー プロセス制御 750317963
特徴
申請
電気特性:
|
パラメーター |
試験条件 |
価値 |
|
DCレジスタンス 16-9 |
引き分け (9,11,14+16) 20°C |
0.036オーム ±20% |
|
DCレジスタンス 1-2 |
@20°C |
0.425オーム ±10% |
|
DCレジスタンス 3-4 |
@20°C |
0.425オーム ±10% |
|
DCレジスタンス5-6 |
@20°C |
0.515オーム ±10% |
|
DCレジスタンス 7-8 |
@20°C |
0.515オーム ±10% |
|
インダクタンス 16-9 |
tie ((9+11,14+16), 100kHz,100mVAC,Ls |
22.0uH ±10% |
|
飽和状態 16-9 |
9+11,14+16 初期から20% |
2.4A |
|
漏れ誘導 16-9 |
tie ((9+11,14+16,1から8まで), 100kHz,10mVAC,Ls |
75nH タイプ 200nH 最大 |
|
ディエレクトリック 16-1 |
9+11,14+16), 1250VAC,1秒 |
1000VAC,1分 |
|
ディエレクトリック 16-3 |
9+11,14+16), 1250VAC,1秒 |
1000VAC,1分 |
|
ディエレクトリック 16-5 |
9+11,14+16), 1250VAC,1秒 |
1000VAC,1分 |
|
ディエレクトリック 16-7 |
9+11,14+16), 1250VAC,1秒 |
1000VAC,1分 |
|
ディエレクトリック 1-3 |
1250VAC,1秒 |
1000VAC,1分 |
|
ディエレクトリック 1-5 |
1250VAC,1秒 |
1000VAC,1分 |
|
ディエレクトリック 1-7 |
1250VAC,1秒 |
1000VAC,1分 |
|
ディエレクトリック 3-5 |
1250VAC,1秒 |
1000VAC,1分 |
|
ディエレクトリック 3-7 |
1250VAC,1秒 |
1000VAC,1分 |
|
ディエレクトリック 5-7 |
1250VAC,1秒 |
1000VAC,1分 |
|
ターン比 |
(笑) ありがとうございました (拍手) |
1:1.±1% |
|
ターン比 |
(1-2):(16-9),引き分け(9+11,14+16) |
2:1± 1% |
|
ターン比 |
(3-4):(16-9),引き分け(9+11,14+16) |
2:1± 1% |
|
ターン比 |
5-6: 16-9: 9+11,14+16 |
2:1± 1% |
|
ターン比 |
(7-8):(16-9),引き分け(9+11,14+16) |
2:1± 1% |
形と寸法:

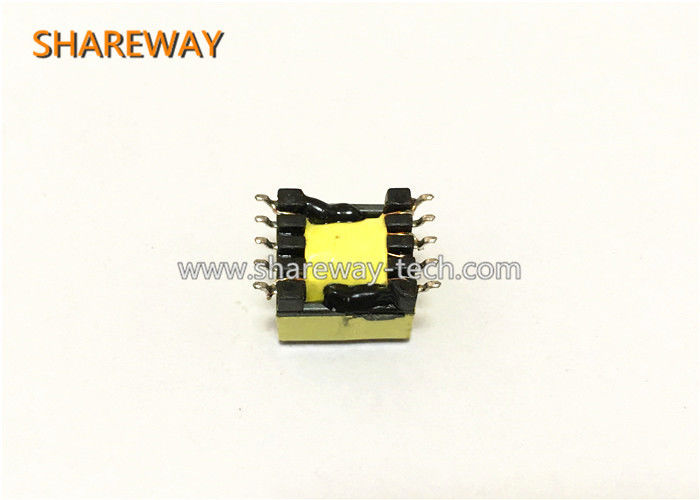

商品の画像:
高効率のSMPSフライバックトランスフォーマー プロセス制御 750317963
私達について
シェアウェイTechnology CO., LTD.は PoEコンポーネントの専門メーカーで,製品にはPoEトランスフォーマー,PoE RJ45 マグジャック,PoEラントランスフォーマー,PoEランフィルターなどがあります.
1998年に設立され,現在約500人の従業員を擁しています. 豊富な生産能力により,私たちは短時間で商品を配達することができます. さらに,PoEアプリケーションのためのプロの完全なソリューションを提供することができます当社の製品は,HUB,PCカード,スイッチ,ルート,PCメインボード,SDH,PDH,xDSLモデムなどのネットワークおよび通信機器に広く使用されています.
会社史
1997年 シェアウェイ・テクノロジー・CO., LTD.は,中国広東州シェンゼンに設立.
離散LANトランスフォーマー,T1/E1およびxDSLライントランスフォーマー
1999年 深?? に生産基地を設立, PoE トランスフォーマー,T1/E1の生産を開始
xDSLライントランスフォーマー
2000年 ISO9000認証を取得しました.
2000年 PoE RJ45コネクタを開発し LAN トランスフォーマーを搭載しました
2002年 磁気付きのSMTと垂直PoE RJ45コネクタを開発
2008年 SMT/DIP パワーインダクタとストックを開発
あなたのプロジェクトと新しいデザインのための解決策を持つために,今私達に連絡してください,私たちは常にあなたの成功の道を共有する準備ができています.
注文方法
1必要なデータシートや部品番号を 送ってください
2我々はあなたの参照のために代替の引金を提供します.
3無料のサンプルが ご承認の為です
4試料のテストの後,大量注文に踏み込む.
5確定申告を 送る
6商品が完成したら 商品をあなたに送って 追跡番号を教えます
7商品が届くまで 追跡します
コメント:
1試料の注文は可能です.
2大量注文では価格が交渉可能です
3オーダーメイド (OEM/ODMオーダー) が利用可能である.
4味のリストはこちら 国際認証:
1ISO9001:2008
2UL
3手を伸ばして
4RoHs
私たちのサービス:
1. 輸送前に100%テスト
2. ハロ,プラス,We-online,チリシン,そしてコイルクラフトの代替品があります...... 同じ品質,しかしより良い価格
3無料のサンプル
4顧客のために新しいデザインを提供
