プロダクト細部
Place of Origin: Guangdong China
ブランド名: ShareWay
証明: CE UL RoHS ISO9001:2008
Model Number: CF3094-AL / CR7915-AL
支払及び船積みの言葉
Minimum Order Quantity: 100/500/1000
価格: 0.1~1.0$
Packaging Details: Tape
Delivery Time: Stock or 3 weeks
Payment Terms: T/T,Paypal
Supply Ability: 3000K.PCS/Month
Dcr: |
89 mΩ |
Material: |
Bobbin ,copper wire |
Secondary Winding Inductance: |
1mH-10mH |
Samples: |
Free |
Inductance: |
160 uH |
Transformer: |
Power Transformer |
Bluetooth: |
5.0/BLE |
Mounting Structure: |
Vertical |
Isolation Voltage: |
3000V |
Color: |
Black and yellow |
Coil Number: |
Customized |
Primary Winding Inductance: |
10mH-100mH |
Feature: |
High saturation magnetical induction |
Mounting Type: |
SMD |
Leakage Inductance: |
≤10μH |
Dcr: |
89 mΩ |
Material: |
Bobbin ,copper wire |
Secondary Winding Inductance: |
1mH-10mH |
Samples: |
Free |
Inductance: |
160 uH |
Transformer: |
Power Transformer |
Bluetooth: |
5.0/BLE |
Mounting Structure: |
Vertical |
Isolation Voltage: |
3000V |
Color: |
Black and yellow |
Coil Number: |
Customized |
Primary Winding Inductance: |
10mH-100mH |
Feature: |
High saturation magnetical induction |
Mounting Type: |
SMD |
Leakage Inductance: |
≤10μH |
電源ラインアプリケーション用SMTコモンモードチョーク CF3094-AL / CR7915-AL
• 幅広い電源ライン回路での使用に最適なソリューション
• 民生用電子機器および産業用アプリケーションに最適
• 最大100 MHzまでの高周波コモンモードノイズの抑制
• 優れた定格電流 - 最大10 A
• 最大1500 Vrmsの絶縁（耐圧）
• 表面実装トロイド
• ご要望に応じて、特定のアプリケーション向けに追加の値が利用可能になる場合があります
電気的特性:
| 部品番号 | コモンモードピークインピーダンス（kOhms） | インダクタンス（mH）公称 | インダクタンス（mH）最小 | Irms（A） | DCR最大（mOhms） | 絶縁（Vrms） | 長さ最大（mm） | 幅最大（mm） | 高さ最大（mm） |
| CE1755-AL | 5.1 MHzで3.32 | 0.88 | 0.57 | 1.2 | 130 | 1000 | 13.00 | 13.00 | 5.46 |
| CR7915-AL | 4.9 MHzで3.10 | 1.12 | 0.73 | 2.6 | 49.5 | 1500 | 13.00 | 13.00 | 5.60 |
| CF3094-AL | 2.5 MHzで7.93 | 1.17 | 0.76 | 1.1 | 200 | 1000 | 13.00 | 13.00 | 5.46 |
| CM6518-AL | 1.9 MHzで4.17 | 1.40 | 0.91 | 2.5 | 60.0 | 1500 | 16.38 | 14.22 | 8.90 |
| CJ5094-CL | 0.26 MHzで28.28 | 10.0 | 6.5 | 1.2 | 180 | 1000 | 16.38 | 14.22 | 8.90 |
| CV9172-AL | 0.21 MHzで70.01 | 22.0 | 14.3 | 0.57 | 850 | 1000 | 16.38 | 14.22 | 8.90 |
| CF2638L | 4.3 MHzで2.59 | 0.22 | 0.14 | 2.9 | 60.0 | 1000 | 19.56 | 17.02 | 9.91 |
| CD1479-AL | 3.0 MHzで4.19 | 0.59 | 0.38 | 4.2 | 20.0 | 1000 | 19.56 | 17.02 | 9.91 |
| CH4659-AL | 2.5 MHzで4.56 | 0.77 | 0.50 | 4.7 | 40.0 | 1000 | 19.56 | 17.02 | 9.91 |
| CD1480-BL | 2.2 MHzで4.53 | 1.32 | 0.85 | 3.5 | 60.0 | 1000 | 19.56 | 17.02 | 9.91 |
| CE2439L | 1.1 MHzで9.42 | 1.47 | 0.96 | 2.5 | 80.0 | 1000 | 19.56 | 17.02 | 9.91 |
| CG3333-AL | 2.9 MHzで2.27 | 0.90 | 0.59 | 3.7 | 50.0 | 1000 | 19.56 | 17.02 | 9.90 |
| CG3528-AL | 0.72 MHzで6.23 | 3.00 | 1.95 | 3.1 | 42.0 | 1000 | 19.56 | 17.02 | 9.91 |
| CE1759-AL | 0.99 MHzで4.82 | 0.81 | 0.52 | 6.0 | 14.0 | 1000 | 31.0 | 26.0 | 13.0 |
| CG3885-AL | 1.8 MHzで3.11 | 0.47 | 0.30 | 10.0 | 8.0 | 1000 | 31.0 | 26.0 | 12.7 |
| CF2805-AL | 1.9 MHzで3.64 | 0.63 | 0.40 | 6.8 | 14.0 | 1000 | 31.0 | 26.0 | 12.7 |

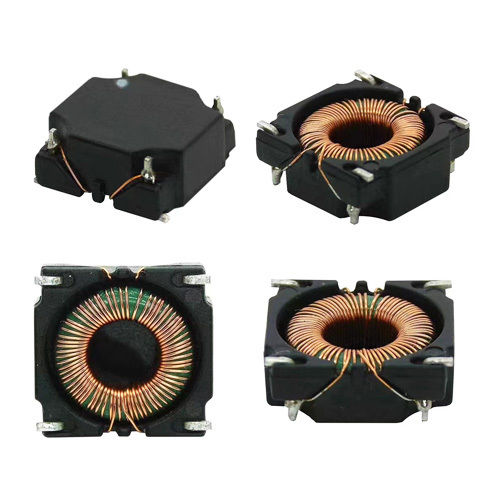

製品画像:
私たちについて
ShareWay Technology CO., LTD. は、PoEコンポーネントの専門メーカーであり、製品にはPoEトランス、PoE RJ45 Magjack、PoE LANトランス、PoE LANフィルターなどがあります。
1998年に設立され、現在約500人のスタッフがいます。豊富な生産能力により、短納期で商品をお届けできます。さらに、PoEアプリケーション向けのプロフェッショナルな完全ソリューションを提供できます。当社の製品は、HUB、PCカード、スイッチ、ルーター、PCマザーボード、SDH、PDH、xDSLモデムなどのネットワーキングおよび通信機器で広く使用されています。
会社沿革
1997年 ShareWay Technology CO., LTD. が中国広東省深センに設立されました。ディスクリートLANトランス、T1/E1およびxDSLライントランスの販売を開始。
1999年 深センに生産拠点を設立し、PoEトランス、T1/E1およびxDSLライントランスの生産を開始。
2000年 ISO9000認証を取得。
2000年 LANトランスを備えたPoE RJ45コネクタを開発。
2002年 磁気付きSMTおよび垂直PoE RJ45コネクタを開発。
2008年 SMT/DIPパワーインダクタおよびチョークを開発
プロジェクトと新しい設計のソリューションについては、今すぐお問い合わせください。私たちは常に、成功したWayを皆様と共有する準備ができています。
注文方法
1. 必要なデータシートまたは部品番号をお送りください。
2. 参考のために代替の見積もりを提供します。
3. サンプルは承認のために無料で提供されます。
4. サンプルテスト後、大量注文に進みます。
5. 見積書を送信して確認します。
6. 商品が完成したら、商品をお客様に発送し、追跡番号をお知らせします。
7. 商品が届くまで追跡します。
備考:
1. サンプル注文が可能です。
2. 大量注文の場合、価格は交渉可能です。
3. カスタマイズされた注文（OEM/ODM注文）が可能です。
4. 利用可能なフレーバーリストについては、お問い合わせください。国際認証:
1. ISO9001:2008
2. UL
3. Reach
4. RoHs
当社のサービス:
1. 出荷前に100％テスト済み
2. Halo、Pluse、We-online、Chilisin、Coilcraftの代替品があります......同じ品質ですが、より良い価格
3. 無料サンプルあり
4. お客様向けの新設計を提供
