プロダクト細部
起源の場所: 中国広東省
ブランド名: Shareway
証明: CE UL RoHS ISO9001:2008
モデル番号: CMCF0R9-16V
支払及び船積みの言葉
最小注文数量: 100個
価格: Supportive
パッケージの詳細: フルリールあたり500部
受渡し時間: 在庫または3〜4週間
支払条件: TT、ペイパル
供給の能力: 5000K.PCS/月
製品名: |
高透磁率MnZnフェライトコモンモードチョーク CMCF0R9-16V |
使用法: |
車載用HV/LV DC/DCコンバータ |
マウント: |
スルーホール |
製品タイプ:: |
コモンモードチョーク |
動作温度範囲: |
-40 +125°Cに |
インダクタンス: |
0.86mH |
パッケージ: |
テープ /リール |
製品名: |
高透磁率MnZnフェライトコモンモードチョーク CMCF0R9-16V |
使用法: |
車載用HV/LV DC/DCコンバータ |
マウント: |
スルーホール |
製品タイプ:: |
コモンモードチョーク |
動作温度範囲: |
-40 +125°Cに |
インダクタンス: |
0.86mH |
パッケージ: |
テープ /リール |
高透磁率MnZnフェライトコモンモードチョーク CMCF0R9-16V
特徴
手術
> 巻線あたり最大 16A (RMS または DC)
>合計損失 < 2W @100°C/2x16Adc
>PCB の推定温度上昇 < 30°C
電気仕様
| 25℃でのインダクタンス | L1-4 = L2-3 (10kHz/0.3Vac) | 0.86mH TYP (0.56-1.16mH) |
| 回転率 | N1-4 : N2-3 (10kHz/1Vac) | 1:1 |
| 25℃での直流抵抗 | DCR1-4 = DCR2-3 | 2.8mΩ TYP (3.5mΩ MAX) |
| 漏れインダクタンス | Llk1-4 = Llk2-3 (100kHz/1Vac) | 5.5μH TYP (4-7μH) |
| 絶縁耐力 | 巻線間 | AC1000V(50Hz/3mA/1min) |
形状と寸法:

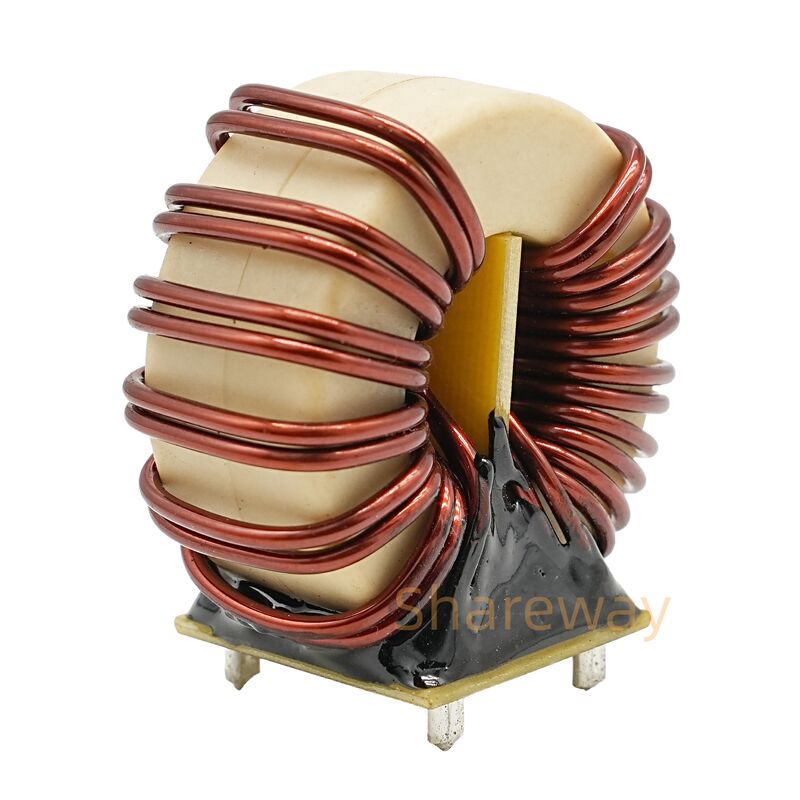

製品画像:
高透磁率MnZnフェライトコモンモードチョーク CMCF0R9-16V
